به گزارش پایگاه خبری تحلیلی «ایلام بیدار»، به نقل از خواندنی ها، تله بخار توپ شناور یکی از اجزای ضروری در سیستم‌های بخار در صنایع مختلف، به ویژه در صنایعی مانند تولید نوشیدنی و تقطیر است. این تله‌ها برای تخلیه کندانس (آب حاصل از چگالش بخار) و هوا از سیستم‌های بخار طراحی شده‌اند و در عین حال از هدر رفتن بخار زنده جلوگیری می‌کنند. این کار باعث حفظ کارایی و عملکرد سیستم بخار می‌شود.
تله بخار توپ شناور از یک مکانیزم ساده اما موثر استفاده می‌کند. این نوع تله بخار دارای یک توپ شناور است که با سطح کندانس داخل تله بالا و پایین می‌رود. این توپ شناور به یک شیر متصل است که هنگام بالا رفتن توپ شناور برای تخلیه کندانس باز می‌شود و هنگام پایین آمدن توپ شناور بسته می‌شود تا از خروج بخار جلوگیری کند. این عملکرد خودکار به حفظ عملکرد ثابت بدون نیاز به مداخله مداوم دستی کمک می‌کند.
قابلیت اطمینان و نیاز کم به تعمیر و نگهداری، تله بخار توپ شناور را به انتخابی عالی برای کارکرد مداوم در کاربردهای مختلفی که جریان مداوم کندانس وجود دارد، تبدیل کرده است تا سیستم‌ها به صورت روان و کارآمد کار کنند. تله‌های بخار توپ شناور همچنین به صرفه‌جویی قابل توجه در انرژی کمک می‌کنند و این امر آن‌ها را در فرآیندهای بخار محور ضروری می‌سازد. آیا می‌خواهید بدانید که یک تله بخار توپ شناور چگونه کار می‌کند؟ در اینجا یک راهنمای سریع و آسان برای این قطعات ساده اما موثر سیستم بخار وجود دارد.

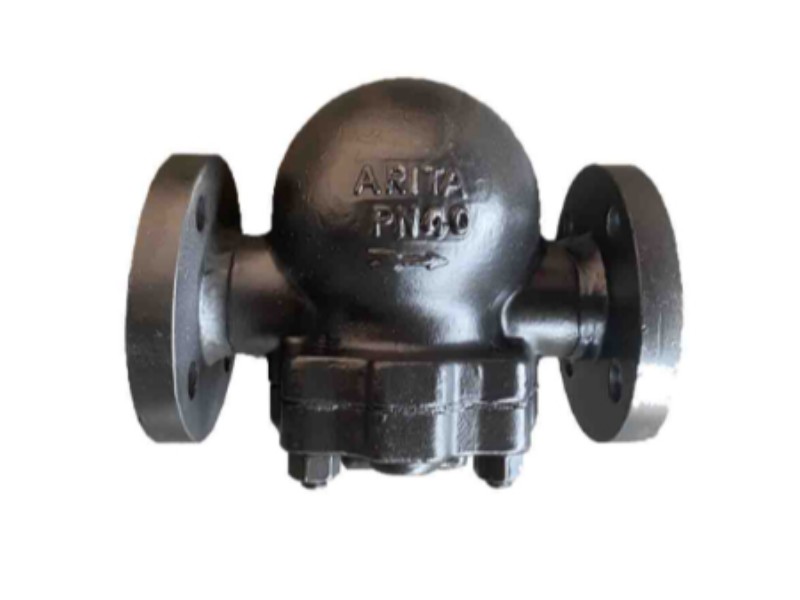

عملکرد این تله براساس اصل شناوری یک توپ در داخل محفظه است
تله بخار توپ شناور چیست؟
تله بخار توپ شناور یک دستگاه طراحی شده برای حذف کندانس (آب حاصل از چگالش بخار) و هوا از سیستم‌های بخار است، در حالی که بخار را برای کارکرد کارآمد حفظ می‌کند. در قلب تله، یک توپ شناور کروی وجود دارد که به صورت عمودی در داخل محفظه تله حرکت می‌کند. این توپ شناور به یک مکانیزم شیر متصل است.
هنگامی که بخار به آب (کندانس) چگالش می‌یابد، سطح آب داخل تله بالا می‌رود و باعث می‌شود که توپ شناور نیز بالا برود. این حرکت رو به بالا شیر را باز می‌کند تا اجازه خروج کندانس از سیستم را بدهد. با بیرون ریختن کندانس و پایین آمدن سطح آب، توپ شناور پایین می‌آید و شیر را می‌بندد تا از خروج بخار زنده جلوگیری کند.
این طراحی تخلیه مداوم کندانس را هنگام تشکیل آن تضمین می‌کند، که تله‌های بخار توپ شناور را برای سیستم‌هایی که کندانس به طور پیوسته تولید می‌شود مناسب می‌سازد. توانایی آن‌ها در مدیریت بارهای مختلف کندانس بدون از دست دادن بخار، آن‌ها را بسیار کارآمد می‌کند. این قابلیت اطمینان و کارایی دلیل استفاده رایج آن‌ها در صنایعی مانند تقطیر است، جایی که حفظ عملکرد بهینه سیستم بخار بسیار مهم است.
نحوه عملکرد تله بخار توپ شناور
تله بخار توپ شناور با یک مکانیزم ساده اما موثر کار می‌کند. در داخل تله، یک توپ شناور کروی در یک محفظه متصل به یک شیر تخلیه قرار دارد. با چگالش بخار به آب (کندانس)، سطح آب داخل محفظه بالا می‌رود. این افزایش باعث می‌شود که توپ شناور بالا برود که به نوبه خود شیر تخلیه را باز می‌کند و اجازه می‌دهد که کندانس از سیستم خارج شود.
هنگامی که کندانس بیرون ریخته می‌شود و سطح آب کاهش می‌یابد، توپ شناور پایین می‌آید و شیر را می‌بندد تا از خروج بخار جلوگیری کند. این عملکرد خودکار تخلیه مداوم کندانس را بدون از دست دادن بخار تضمین می‌کند و این فرآیند را بسیار کارآمد می‌سازد. طراحی تله بخار توپ شناور بارهای مختلف کندانس را در نظر می‌گیرد و عملکرد قابل اعتماد در شرایط مختلف را تضمین می‌کند.
تله‌های بخار توپ شناور به ویژه برای کاربردهایی با تولید ثابت کندانس، مانند مبدل‌های حرارتی و خطوط بخار مناسب هستند. توانایی آن‌ها در مدیریت طیف وسیعی از حجم‌های کندانس بدون تنظیم دستی، آن‌ها را به انتخابی عالی برای حفظ کارایی و عملکرد سیستم‌های بخار در صنایعی مانند تولید نوشیدنی تبدیل می‌کند.
عملکرد اصلی تله بخار توپ شناور
عملکرد اصلی تله بخار توپ شناور حذف کارآمد کندانس از سیستم‌های بخار در حالی که از هدر رفتن بخار زنده جلوگیری می‌کند، است. این به حفظ فشار بخار بهینه و بهره‌وری انرژی کمک می‌کند. تله بخار توپ شناور به طور خودکار با سطوح مختلف کندانس تنظیم می‌شود و عملکرد مداوم و قابل اعتماد بدون مداخله دستی را تضمین می‌کند.
این بدان معناست که تله‌های بخار توپ شناور به طور موثری هوا را تخلیه می‌کنند و خطر تجمع هوا که می‌تواند عملکرد سیستم را مختل کند را کاهش می‌دهند. این تله‌ها را در کاربردهایی که تخلیه مداوم کندانس برای حفظ کارایی و قابلیت اطمینان سیستم بسیار مهم است، ضروری می‌سازد.
تله بخار توپ شناور در صنایع مختلفی کاربرد دارد
کاربردهای تله بخار توپ شناور
تله‌های بخار توپ شناور به طور گسترده در صنایعی که از سیستم‌های بخار استفاده می‌کنند، مورد استفاده قرار می‌گیرند. آن‌ها به ویژه در محیط‌هایی با تولید مداوم کندانس، مانند تولید نوشیدنی و تقطیر، موثر هستند. این تله‌ها معمولاً در مبدل‌های حرارتی، خطوط بخار و تجهیزات پردازش نصب می‌شوند تا حذف کارآمد کندانس و حفظ بخار را تضمین کنند.
در کارخانه‌های تولید نوشیدنی، تله‌های بخار توپ شناور به حفظ عملکرد بهینه تجهیزات بخار کمک می‌کنند و تولید ثابت و بهره‌وری انرژی را تسهیل می‌کنند. کارخانه‌های تقطیر نیز به این تله‌ها برای اطمینان از عملکرد ثابت و قابل اعتماد سیستم بخار متکی هستند که برای تولید محصولات با کیفیت بالا بسیار مهم است. برخی از مهمترین کاربردهای این نوع تله بخار عبارتند از:
• صنایع غذایی و نوشیدنی: در فرآیندهای پاستوریزاسیون، استریلیزاسیون و گرمایش در صنایع غذایی و نوشیدنی، تله‌های بخار توپ شناور برای تخلیه کندانس و حفظ کارایی تجهیزات بخار استفاده می‌شوند.
• صنعت داروسازی: در فرآیند تولید دارو، تله‌های بخار توپ شناور برای حفظ شرایط استریل و جلوگیری از آلودگی در سیستم‌های بخار مورد استفاده قرار می‌گیرند.
• صنعت شیمیایی: در فرآیندهای شیمیایی که از بخار استفاده می‌شود، تله‌های بخار توپ شناور برای حذف کندانس و حفظ کارایی مبدل‌های حرارتی و سایر تجهیزات استفاده می‌شوند.
• صنعت کاغذ و خمیر کاغذ: در فرآیند تولید کاغذ و خمیر کاغذ، تله‌های بخار توپ شناور برای خشک کردن خمیر کاغذ و حفظ دمای مناسب در خشک‌کن‌ها استفاده می‌شوند.
• صنعت نساجی: در فرآیند رنگرزی و چاپ پارچه، تله‌های بخار توپ شناور برای تامین بخار مورد نیاز در دستگاه‌های رنگرزی و چاپ استفاده می‌شوند.
• سیستم‌های گرمایش: در سیستم‌های گرمایش مرکزی، تله‌های بخار توپ شناور برای تخلیه کندانس از رادیاتورها و سایر تجهیزات گرمایشی استفاده می‌شوند.
• سیستم‌های توزیع بخار: در سیستم‌های توزیع بخار، تله‌های بخار توپ شناور برای حذف کندانس از خطوط لوله و جلوگیری از افت فشار بخار استفاده می‌شوند.
مزایای استفاده از تله بخار توپ شناور
تله‌های بخار توپ شناور مزایای متعددی دارند که آن‌ها را به یک افزودنی ارزشمند برای سیستم‌های بخار تبدیل می‌کنند. توانایی آن‌ها در تخلیه کندانس بدون از دست دادن بخار منجر به صرفه‌جویی قابل توجه در انرژی و بهبود کارایی می‌شود. عملکرد خودکار نیاز به مداخله دستی را کاهش می‌دهد، هزینه‌های نگهداری را پایین می‌آورد و زمان توقف را به حداقل می‌رساند.
این تله‌ها بسیار قابل اعتماد هستند و به طور موثری بارهای مختلف کندانس را مدیریت می‌کنند، که عملکرد کلی و طول عمر تجهیزات بخار شما را افزایش می‌دهد. صنایع مانند تولید نوشیدنی و تقطیر از عملکرد ثابت و کارآمد ارائه شده توسط تله‌های بخار توپ شناور بهره‌مند می‌شوند و فرآیندهای تولید بهینه را تضمین می‌کنند.
تله‌های بخار توپ شناور اجزای ضروری در حفظ سیستم‌های بخار کارآمد هستند. عملکرد خودکار و توانایی آن‌ها در مدیریت بارهای مختلف کندانس، آن‌ها را بسیار قابل اعتماد می‌سازد. نیاز کم به تعمیر و نگهداری و عملکرد ثابت این تله‌ها به ویژه در صنایعی مانند تولید نوشیدینی و تقطیر مفید هستند، جایی که کارکرد بهینه سیستم بخار بسیار مهم است.
سرمایه گذاری در تله‌های بخار توپ شناور تضمین می‌کند که سیستم‌های بخار شما به طور روان و کارآمد کار می‌کنند و زمان توقف و هزینه‌های نگهداری را کاهش می‌دهند. چه در مبدل‌های حرارتی، خطوط بخار یا سایر فرآیندهای بخار محور استفاده شوند، تله‌های بخار توپ شناور یک راه حل عملی برای حفظ قابلیت اطمینان و کارایی سیستم‌های بخار شما ارائه می‌دهند. نقش آن‌ها در بهبود فرآیندهای تولید و کاهش هزینه‌های عملیاتی، آن‌ها را به یک دارایی ارزشمند در هر صنعتی که به قدرت بخار متکی است تبدیل می‌کند.
تله بخار توپ شناور به افزایش راندمان سیستم بخار کمک می‌کند
راهنمای انتخاب و خرید تله بخار توپ شناور
انتخاب و خرید تله بخار توپ شناور مناسب برای سیستم بخار شما، عاملی کلیدی در بهبود کارایی و طول عمر تجهیزات است. برای انتخاب صحیح، باید به عوامل مختلفی از جمله شرایط عملیاتی سیستم، نوع سیال، فشار و دمای کارکرد، میزان کندانس و ... توجه کرد.
عوامل مهم در انتخاب تله بخار توپ شناور
• ظرفیت تخلیه: ظرفیت تخلیه تله بخار باید با میزان کندانس تولید شده در سیستم شما متناسب باشد. اگر ظرفیت تخلیه کمتر از میزان کندانس تولید شده باشد، باعث تجمع آب در سیستم و کاهش راندمان می‌شود.
• فشار کاری: فشار کاری تله بخار باید بالاتر از حداکثر فشار کاری سیستم باشد تا از نشت بخار جلوگیری شود.
• دمای کاری: دمای کاری تله بخار باید با دمای بخار سیستم سازگار باشد.
• جنس مواد: جنس بدنه و قطعات داخلی تله بخار باید با نوع سیال و شرایط خورندگی محیط سازگار باشد.
• اندازه و ابعاد: اندازه و ابعاد تله بخار باید با فضای نصب و اتصالات موجود در سیستم سازگار باشد.
• نوع اتصال: نوع اتصال تله بخار به لوله‌ها (فلنجی، رزوه‌ای و ...) باید با نوع اتصالات سیستم سازگار باشد.
مراحل انتخاب تله بخار توپ شناور
• تعیین مشخصات سیستم:
- فشار بخار
- دمای بخار
- میزان کندانس تولید شده
- نوع سیال
- شرایط محیطی (دما، رطوبت، خوردگی)
• انتخاب جنس مواد:
- برای سیالات خورنده، از جنس‌های مقاوم به خوردگی مانند استیل ضد زنگ استفاده شود.
برای محیط‌های با دمای بالا، از جنس‌هایی با مقاومت حرارتی بالا استفاده شود.
• انتخاب ظرفیت تخلیه:
- با توجه به میزان کندانس تولید شده، ظرفیت تخلیه مناسب را انتخاب کنید.
• انتخاب نوع اتصال:
- نوع اتصال تله بخار را با توجه به اتصالات موجود در سیستم انتخاب کنید.
• مقایسه مدل‌های مختلف:
- مشخصات فنی و قیمت مدل‌های مختلف تله بخار توپ شناور را مقایسه کنید.
- به برند، گارانتی و خدمات پس از فروش نیز توجه کنید.
• مشاوره با متخصص:
- برای انتخاب نهایی، بهتر است با یک متخصص در زمینه سیستم‌های بخار مشورت کنید.
نکات مهم در خرید تله بخار توپ شناور
• خرید از فروشندگان معتبر: از فروشندگانی که محصولات با کیفیت و خدمات پس از فروش مناسبی ارائه می‌دهند، خرید کنید.
• توجه به گارانتی: گارانتی محصول را بررسی کنید و از وجود خدمات پس از فروش مطمئن شوید.
• نصب توسط افراد متخصص: نصب تله بخار را به افراد متخصص بسپارید تا از عملکرد صحیح آن اطمینان حاصل شود.
• نگهداری منظم: برای افزایش طول عمر تله بخار، به طور مرتب آن را بررسی و تمیز کنید.
انتخاب صحیح اندازه تله بخار برای عملکرد بهینه آن ضروری است
سوالات متداول درباره تله بخار توپ شناور
1. تله بخار توپ شناور چگونه کار می‌کند؟
تله بخار توپ شناور بر اساس شناوری یک توپ در داخل محفظه کار می‌کند. با افزایش سطح کندانس، توپ شناور بالا رفته و شیر تخلیه را باز می‌کند. با کاهش سطح کندانس، توپ پایین رفته و شیر بسته می‌شود.
2. معایب تله بخار توپ شناور چیست؟
حساسیت به آلودگی و ذرات جامد ، ممکن است در برابر تغییرات فشار سریع واکنش نشان ندهد ، برای سیستم‌های با فشار بسیار بالا مناسب نیست.
3. تفاوت تله بخار ترموستاتیک با تله بخار توپ شناور چیست؟
تله بخار ترموستاتیک بر اساس اختلاف دمای کندانس و بخار کار می‌کند، در حالی که تله بخار توپ شناور بر اساس سطح کندانس کار می‌کند. تله‌های ترموستاتیک برای سیالات با ویسکوزیته بالا مناسب‌تر هستند.
4. چگونه می‌توان تله بخار توپ شناور را تمیز کرد؟
تمیز کردن تله بخار توپ شناور به صورت دوره‌ای ضروری است. برای این کار باید تله را از سیستم جدا کرده و با آب گرم و مواد شوینده مناسب شستشو داد. از استفاده از مواد شیمیایی خورنده خودداری کنید.
5. آیا تله بخار توپ شناور برای همه سیستم‌های بخار مناسب است؟
خیر، تله بخار توپ شناور برای همه سیستم‌ها مناسب نیست. برای انتخاب نوع مناسب تله بخار، باید شرایط عملیاتی سیستم را در نظر گرفت.
جمع‌بندی
تله بخار توپ شناور یک دستگاه مکانیکی است که برای تخلیه خودکار کندانس (آب حاصل از چگالش بخار) از سیستم‌های بخار استفاده می‌شود. این دستگاه به دلیل سادگی طراحی، عملکرد قابل اعتماد و هزینه مناسب، یکی از پرکاربردترین انواع تله بخار است. یک دستگاه مکانیکی است که برای تخلیه خودکار کندانس (آب حاصل از چگالش بخار) از سیستم‌های بخار استفاده می‌شود. این دستگاه به دلیل سادگی طراحی، عملکرد قابل اعتماد و هزینه مناسب، یکی از پرکاربردترین انواع تله بخار است.
